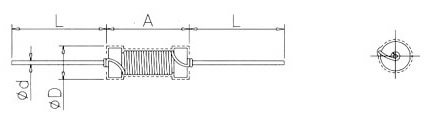

臥式工字電感尺寸圖（形狀及尺寸）
(單位:m/m)
臥式工字電感尺寸列表：
|
型號規格 |
電感外徑 |
電感體長度 |
引腳直徑 |
|
RW0306 |
5.0mm Max |
10.0mm Max |
0.80+0.05mm |
|
RW0310 |
5.0mm Max |
15.0mm Max |
0.80+0.05mm |
|
RW0312 |
5.0mm Max |
18.0mm Max |
0.80+0.05mm |
|
RW0408 |
6.0mm Max |
12.0mm Max |
0.80+0.05mm |
|
RW0410 |
6.0mm Max |
15.0mm Max |
0.80+0.05mm |
|
RW0415 |
6.0mm Max |
20.0mm Max |
0.80+0.05mm |
|
RW0515 |
7.0mm Max |
20.0mm Max |
0.80+0.05mm |
|
RW0518 |
7.0mm Max |
23.0mm Max |
0.80+0.05mm |
|
RW0520 |
7.0mm Max |
25.0mm Max |
0.80+0.05mm |
|
RW0522 |
7.0mm Max |
27.0mm Max |
0.80+0.05mm |
|
RW0615 |
8.0mm Max |
20.0mm Max |
0.80+0.05mm |
|
RW0620 |
8.0mm Max |
25.0mm Max |
0.80+0.05mm |
|
RW0630 |
8.0mm Max |
35.0mm Max |
0.80+0.05mm |
