高頻變壓器定制的工作頻率是交流電源的頻率，頻率比較低，能量轉換效率較低，所以電源的體積比較大。一般開關電源的工作頻率都在幾十KHZ，能量轉換效率較高，設計的電源體積相對比較小，就像手機充電器一樣，體積雖然很小，但也有5W~10W的輸出。
開關電源的工作原理
交流電經整流橋和高壓濾波電容轉換成高壓DC電，然后高壓DC電經開關電源控制芯片轉換成高壓、高頻的脈動DC電，高頻變壓器將高壓、高頻的脈動DC電轉換成低壓、高頻的脈動DC電，低壓脈動的DC電經高頻低阻的濾波電容濾波后得到低壓DC電，開關電源芯片會根據反饋的輸出電壓自動調整PWM的頻率和占空比，以保持輸出電壓的穩(wěn)定。
開關電源不能取消高頻變壓器

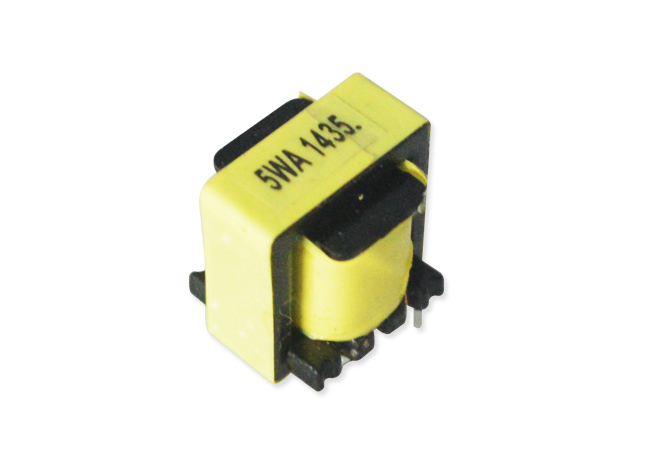

高頻變壓器通過電磁感應原理將高壓、高頻的脈動DC電轉換成低壓、高頻的脈動DC電。高壓端的電壓通過電磁感應為低壓脈動DC電，高壓端和低壓端完全隔離。這種隔離型電源將具有更高的安全系數。
如果通過PWM控制將高壓DC電直接轉換為低壓脈動DC電，電壓差很大，輸出端的濾波電容需要將峰值電壓很高的脈動DC電穩(wěn)定為較低電壓的DC電，這就需要輸出端有很高的濾波電容，效率會大大減小，所生產的電源的體積將會更大。另外，直接PWM控制轉換需要高壓端和低壓端共用地，是非隔離電源，安全系數會比較低。例如，如果使用LNK304芯片設計一個沒有高頻變壓器定制的電源，輸出電流將小于200mA，無法滿足較大輸出電流要求的應用。
