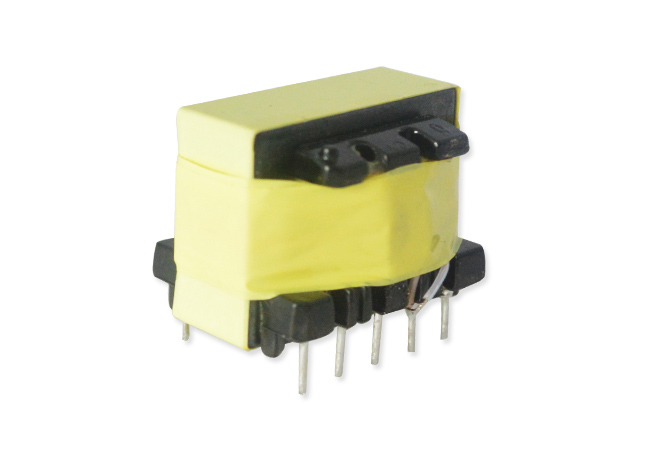

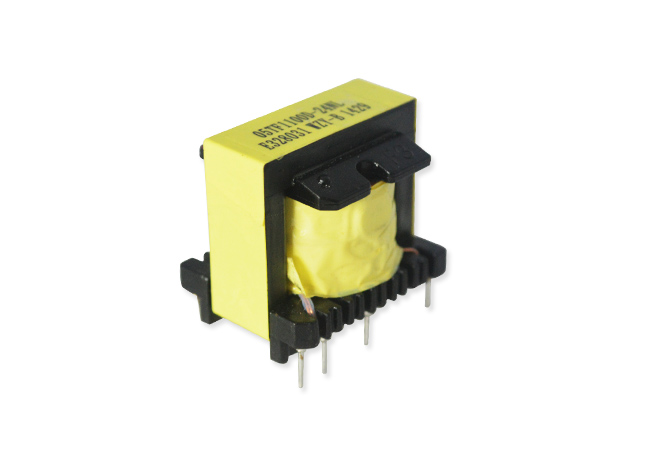

很多人都知道，開關電源產生共模噪聲的頻率范圍為10khz～50mhz甚至更高。為了有效地衰減或抑制這些噪聲，要求共模電感濾波器在這個頻率范圍內有足夠的電感。那么，共模電感濾波器如何抑制干擾噪聲？
首先，共模電感器的兩組線圈繞在磁環上，匝數相同，方向相同，只是一組線圈繞在左側，另一組線圈繞在右側。為了提高共模電感濾波器的性能，采用了高磁導率錳鋅鐵氧體或非晶材料。其次，正常的交流電流流過共模電感。由兩個電感器中的電流產生的磁場方向相反并且偏移。此時，正常信號電流主要受電感器電阻的影響，還有少量由漏感引起的阻尼。另外，220伏交流電的頻率只有50伏，而共模電感器的電感很小，所以共模電感濾波器對正常的220伏交流電的電感很小，不影響到整機的220伏交流電供電。
后，分析了共模電流流過共模電感的情況。當共模電流流過共模電感器時，由于共模電流在共模電感器中處于同一方向，因此共模電感器中的磁場在同一方向上產生。此時，共模電感器的電感增大，即對共模電流的電感增大，從而使共模電流得到更大的抑制，從而達到衰減共模電流的目的。
