共模電感和差模電感是電路中常用的濾波電感。它們往往以回路電感的形式存在，在外觀上有很多相似之處。今天，我們將介紹共模電感和差模電感的區別。
首先，我們從概念上進行區分，主要分為以下五點：
1.差模干擾信號是兩條輸入電源線方向相反形成的電流環信號，共模乞討信號是兩條輸入電源線方向相同且接地形成的電流環信號。
2.簡單來說，差模是指某個信號在環路間傳輸環路的兩天干線上有相反的信號，共模是指兩條干線上的信號相位相同。
3.共模扼流圈繞組一般為雙線雙向；差模電感單向纏繞。
4.用于抑制共模干擾的濾波器電感稱為共模電感。用于抑制差模干擾的濾波器電感稱為差模電感。
5.同芯繞圈數相等，導線直徑相等，兩組繞組相反的線圈為共模電感；差模電感是纏繞在鐵芯上的線圈。
其次，從外觀上看，可以發現一個明顯的區別：共模電感有四個引腳，差模電感有兩個引腳。
有些細節我們不能忽視：
1.共模電感是兩個繞組，它們以相同的名稱進出，具有相同名稱的端部通常位于磁環的同一側
2.共模電感繞組匝數相同，分布不對稱就不是共模電感。
3.如果接線錯誤，共模電感將有效。
共模電感和差模電感的特性:
共模電感的特點：由于同一個鐵芯上兩組線圈的纏繞方向相反，鐵芯不怕飽和。高電導率鐵氧體是市場上使用廣泛的磁芯材料。

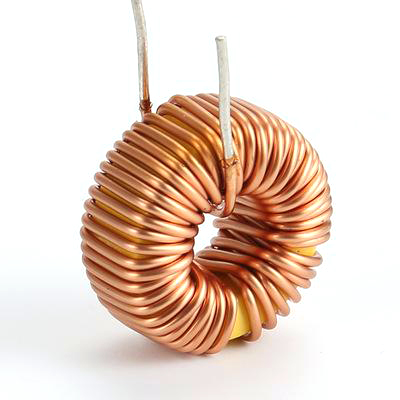

差模電感的特點：在大電流情況下使用時，由于是纏繞在一個鐵芯廠家，當流入線圈的電流增大時，線圈的鐵芯就會飽和，而鐵粉芯材料是市場上使用多的鐵芯材料，主要是因?yàn)閮r(jià)格低廉。
